雙電源自動轉換開關電器
SVVOS2 系列
??

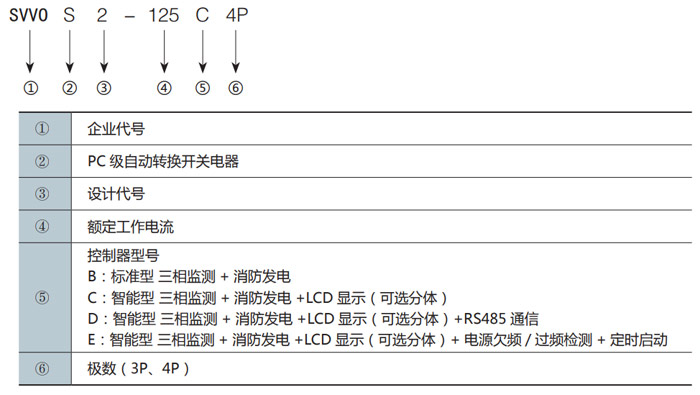

適用范圍
SVVOS2系列產品屬于 PC 級自動轉換開關電器，主要用于交流 50/60Hz，額定電壓 400V 及以下，額定工作電流至 630A 的兩路中性點接地電源系統中，因一路電源發生異常而進行電源之間的轉換，保證其 供電的可靠性和安全性。
該自動轉換開關具有“常用電源”、“備用電源”和“兩路斷開”位置、具備較高的接通分斷能力，既可滿足帶常規負載的轉換，也可以滿足帶高感抗或大電機負載轉換，同時由于具有較高的短時耐受電流能力，無需特定的 SPCD，不影響電路內的選擇性，同時也能滿足在大容量電源側的應用。
產品符合 GB/T 14048.11 標準。
工作條件
● 周圍空氣溫度：-5℃ ~+40℃，且 24h 平均值不超過 +35℃；
● 大氣條件：大氣的相對濕度在周圍最高溫度 +40℃ 時不超過 50%，在較低的溫度下可以有較高的濕度，在最濕月的月平均最低溫度 +25℃時，該月的平均最大相對濕度為 90%，并考慮到因溫度變化在表面上的凝露。
● 海拔高度：安裝地點的海拔不超過 2000m；
● 污染等級：安裝地點的環境污染等級為 3 級。

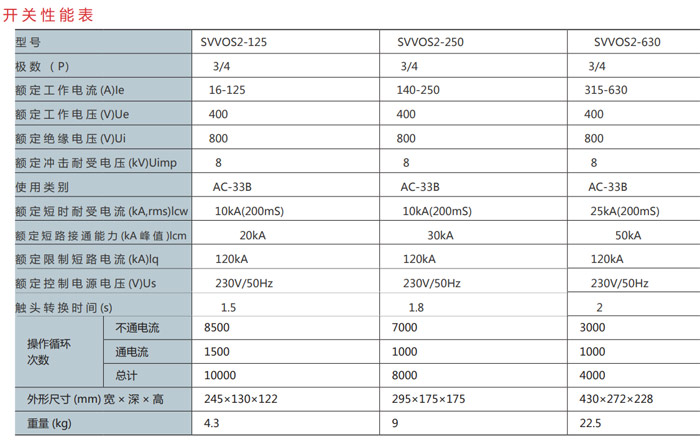

產品特性
● 高短耐、高短路接通能力
采用高密度的銀合金觸頭，可以承受數千次操作循環而不會產生燒損、凹坑或熔焊。不需要日常的觸頭維護，可持續承載 100% 的額定電流。觸頭系統采用橋式雙斷點旋轉插入結構，達到高短時耐受電流和高短路接通能力，無需特定的 SCPO，不影響電路內的選擇性，同時也能滿足在大容量電源側的應用。
● 10Ie 接通與分斷能力，滿足 AC-33B 使用類別
優化的磁吹滅弧系統，輕松實現 10Ie 接通與分斷能力，滿足 AC-33B 使用類別的同時涵蓋 GB/T 14048.11 中所有交流典型用途的負載性質，應用范圍極廣。
● 疊裝結構，體積小
常、備用電源開關部件模塊化設計，層疊布置，使產品體積遠小于國內外同性能產品。
● 三位置帶隔離鎖定
具有“常用位置”、“斷開位置”、“備用位置”三個工作位置，可用于消防聯動和高感抗負載場合；斷開位置具有隔離鎖定功能，可滿足負載側檢修時的隔離要求。

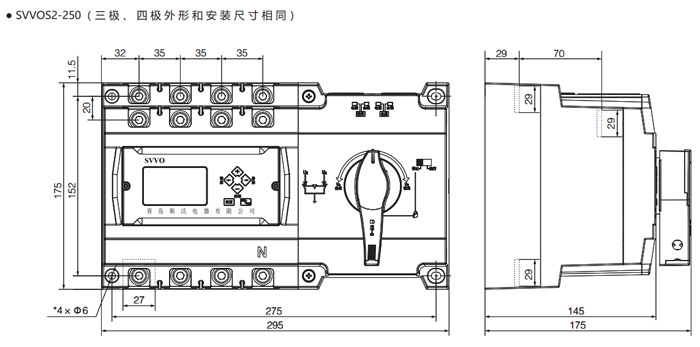

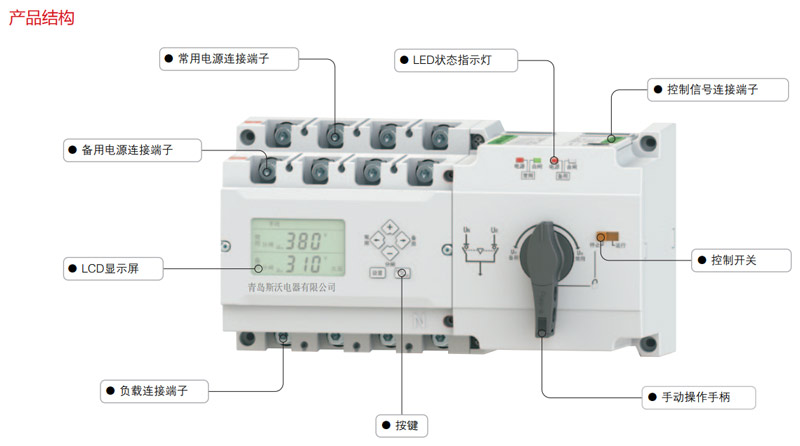

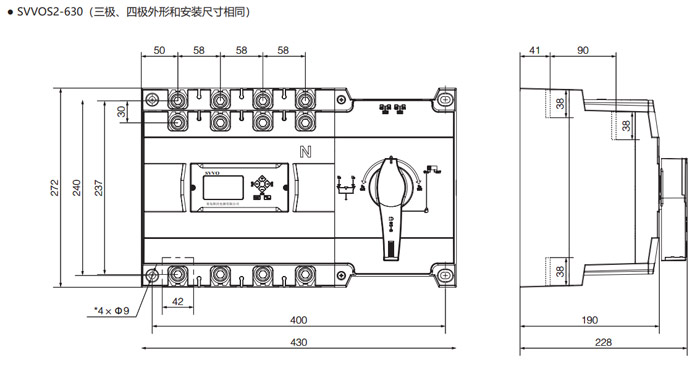

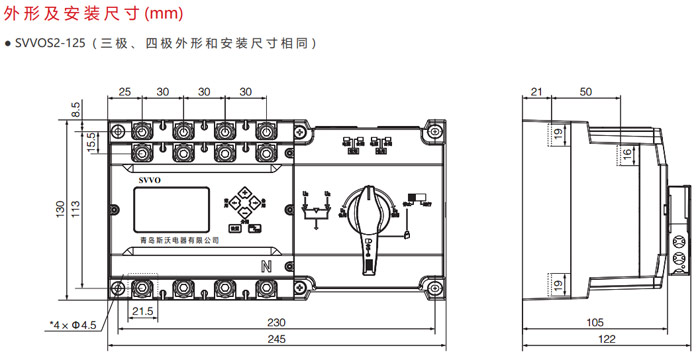

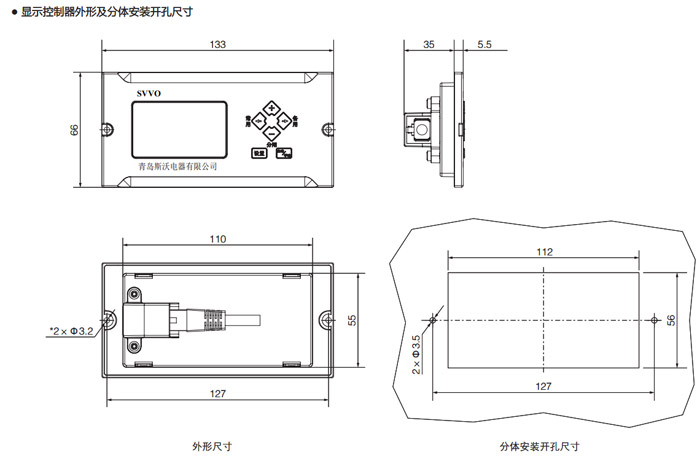

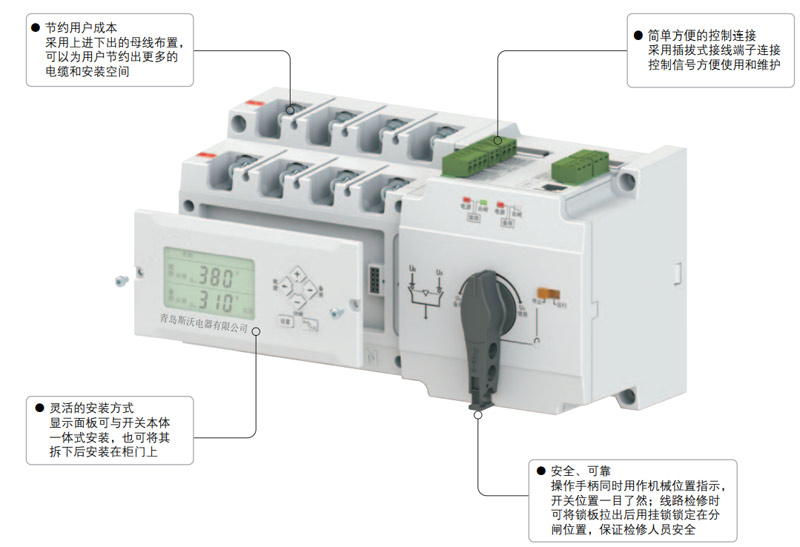

● 顯示控制器既可一體安裝，也可分體安裝
顯示控制器與轉換控制器分體設置，顯示控制器既可以安裝在開關本體面板上（一體式），也可以單獨安裝到柜門（分體式），方便用戶對自動轉換開關狀態的檢測和控制。
● 功能豐富、形式多樣
控制器具有欠壓、過壓、斷相自動切換功能和電動強制切換功能，自動模式集成自投自復和自投不自復兩種模式，適應不同使用場合；具有消防聯動功能，滿足緊急情況下斷開負載側電源的要求。

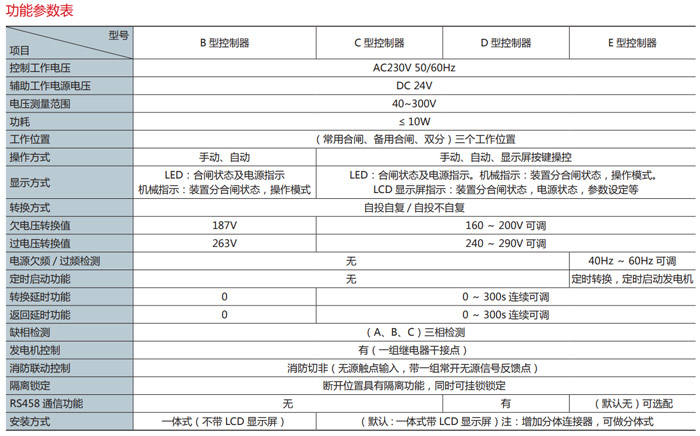

控制器功能
● 欠壓檢測
控制器具備對常用電源和備用電源的欠壓檢測，在控制器的判斷時間中檢測到供電電源欠壓，將會啟動自動轉換功能轉換到另一路正常電源供電。當檢測到電源電壓恢復到可接受的范圍內（返回值），控制器將根據所設定的轉換類型來確定是否轉換。判斷時間可設置延時。
● 過壓檢測
控制器具備對常用電源和備用電源的過壓檢測，在控制器的判斷時間中檢測到供電電源過壓，將會啟動自動轉換功能轉換到另一路正常電源供電。當檢測到電源電壓恢復到可接受的范圍內（返回值），控制器將根據所設定的轉換類型來確定是否轉換。判斷時間可設置延時。
● 轉換延時
轉換延時是判定常用電源不可用同時備用電源可用后，開始計算延時，當延時結束后由常用電源轉換至備用電源。此延時可以等待常用電源是否屬于短時異常，可以避免開關頻繁轉換。
● 返回延時
返回延時是在由備用電源供電后，判斷常用電源又可用后，開始計算延時，當延時結束后由備用電源轉換至常用電源。此延時可以等待常用電源在給負載供電前輸出穩定。
● 發電機啟動延時
發電機啟動延時可以避免由于短時電源中斷而啟動發電機組。常用電源不可用時啟動此延時，當電源不可用時間超過延時間控制器發出發電機啟動命令。（注：在常用電源突然停電的情況下由于發電機尚未啟動，此時會造成控制器沒有供電電源無法延時，如需使用該功能可接入 DC24V 輔助電源為控制器供電來完成該延時功能。）
● 發電機停機延時
發電機停機延時可以使發電機組在退出供給負載后仍能保持熱備用的形式，避免由于市電短時恢復而造成的發電機組再啟動的狀況。當轉換開關由備用電源轉至常用電源時啟動延時，當延時結束后控制器發出停止發電機工作的命令。
● 轉換類型
控制器可以根據電源性質提供不同形式的轉換功能

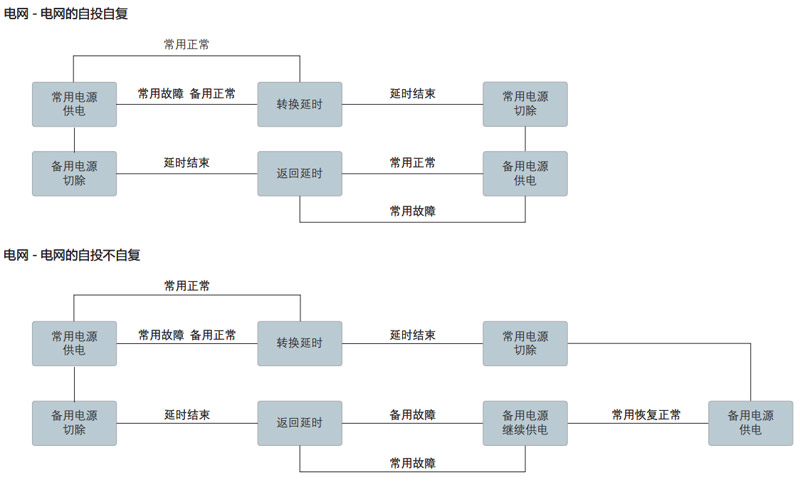

1：電網 - 電網：
在電網 - 電網的應用中，自動轉換開關可以提供自投自復和自投不自復兩種轉換類型

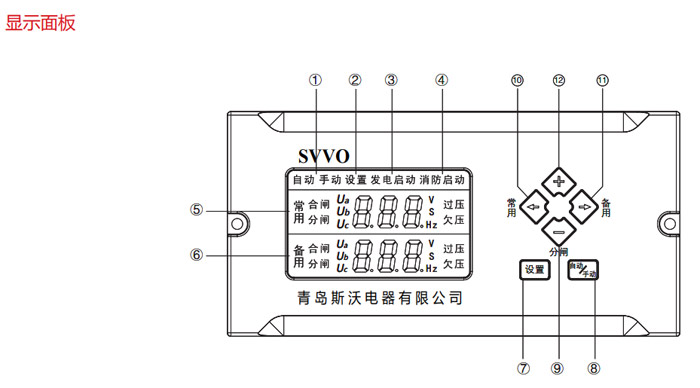

1：自動、手動工作模式指示；
2：設置狀態指示；
3：發電機啟動信號指示；
4：消防聯動功能啟動指示；
5：常用電源狀態參數顯示區：在工作狀態時顯示常用電源電壓參數及轉換延時時間，在設置狀態下顯示設置項目代號；
6：備用電源狀態參數顯示區：在工作狀態時顯示備用電源電壓參數及返回延時時間，在設置狀態下顯示設置項目參數；
7：設置按鈕： 按下此鍵既可進入控制器的參數整定菜單；
8：自動 / 手動轉換方式選擇按鈕：在正常使用時用作自動、手動轉換方式選擇，在設置狀態下為保存并退出功能；
9：分閘按鈕：在手動控制方式下如果兩路電源有任意一路正常時按下此按鈕開關切換到分閘位置；在設置狀態時此鍵為設置參數減按鈕；
10：常用電源投切按鈕：在手動控制方式下如果常用電源正常時按下此按鈕開關可強制切換到常用電源；在設置狀態時此鍵為設置項目上翻按鈕；
11：備用電源投切按鈕：在手動控制方式下如果備用電源正常時按下此按鈕開關可強制切換到備用電源；在設置狀態時此鍵為設置項目下翻按鈕；
12：+ 按鈕：在設置狀態時此鍵為設置參數加按鈕；

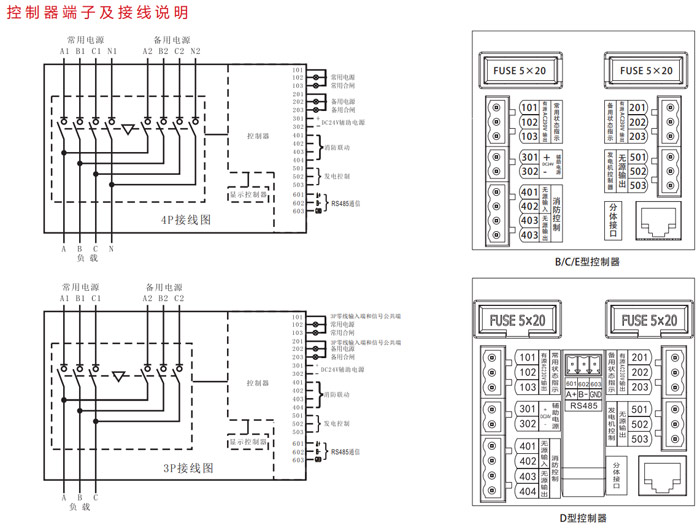

● 101~103 常用電源外接狀態指示燈信號輸出（有源 AC 230V/0.5A）。101- 信號燈公共零線； 102- 常用電源信號輸出； 103- 常用合閘信號輸出。
● 201~203 備用電源外接狀態指示燈信號輸出（有源 AC 230V/0.5A）。201- 信號燈公共零線； 202- 備用電源信號輸出； 203- 備用合閘信號輸出。
● 301~302 輔助電源輸入（DC24V-30V/0.5A）。
接入輔助電源的目的是在電網 - 發電機模式下控制發電機的啟動延時時間，如不接入輔助電源則發電機啟動延時時間為 0 秒，在不需要發電機啟動延時功能時可不用接入輔助電源；
● 401~404 消防聯動控制端口
401、402- 消防聯動信號輸入端，該接口外部只能接一組常開無源觸點（若消防信號為有源信號時，必須通過一個小型繼電器轉接后再將繼電器常開觸點接入控制器）當外部觸點閉合后控制器立即控制開關轉換到分閘位置切斷負載電源。
403、404- 內部為一組常開繼電器干節點，用于消防動作返回信號之用；端子在正常的時候為常開，當有消防信號送入控制器且開關轉換到分閘位置時403 和 404 接通。（注：當消防聯動功能啟動后自動轉換開關將停止工作，若要使開關再正常轉換，必須先撤除消防信號再按下控制面板上的任意鍵后開關即可恢復正常轉換。）
● 501~503 發電機啟動控制信號輸出。
當備用電源是自啟動發電機組時，用戶可通過 501~503 端子與發電機控制器連接后完成自動啟動發電機功能，501~503 內部為一組無源繼電器干節點，502 為繼電器公共端，503 為繼電器常閉點、501 為常開點；在電網 - 發電機工作模式下且控制器處于自動控制，當常用電源正常時 502 與 501 閉合、502 與 503 斷開，若常用電源出現故障且備用電源沒電時，502 與 503 經發電機啟動延時時間后閉合，同時 502 與 501 斷開發出發電機啟動信號，發電機啟動成功后開關自動轉換到備用電源側向負載供電，在備用電源供電過程中如果常用電源恢復正常，則控制器經返回延時后控制開關轉換到常用電源，常用閉合后 502 與 501 經發電機停機延時后閉合、502 與503 斷開發出停機信號。
● 601~603：RS485 通信端口；601---A+、602---B-、603---GND。通信協議（MODBUS-RTU）
